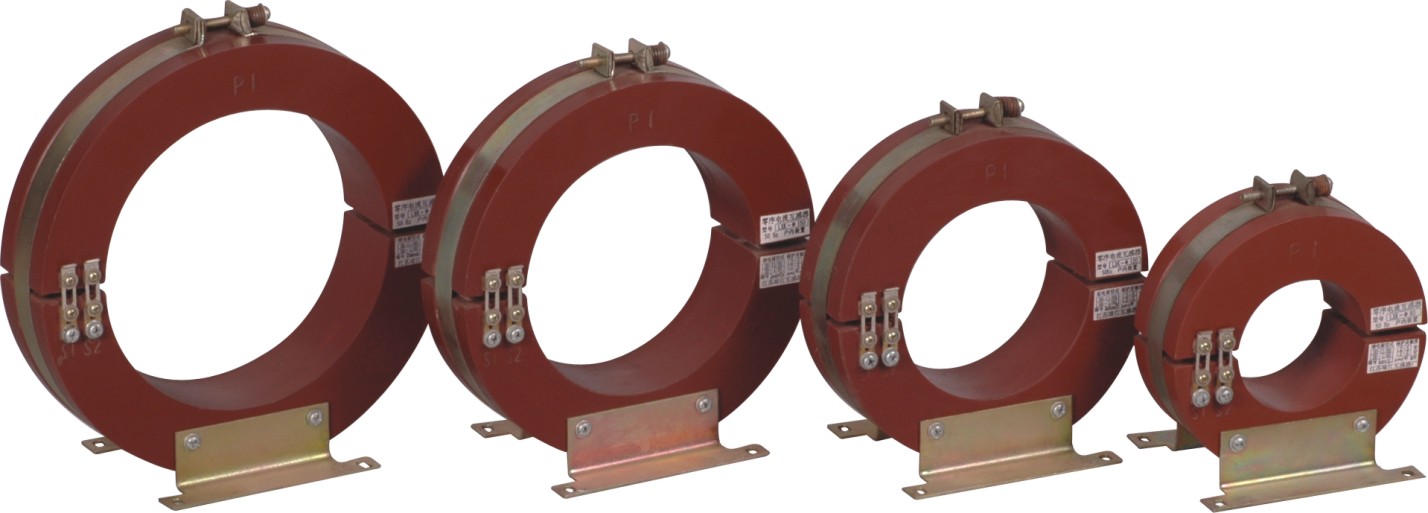

LXK型零序电流互感器
LXK型零序电流互感器
、概述
本系列零序电流互感器适用于户内、额定频率50Hz或60Hz、额定电压35kV及以下的小接地电流系统中供三相电缆接地保护用，也可与继电器配套使用。
三、结构简介
本型电流互感器为开合式，环氧树脂浇注结构，安装时可将互感器分为两半，装好电缆合并为一体。安装极为方便。
四、技术参数
1、本系列零序电流互感器一次主绝缘由电缆保证，产品仅考核二次绕组的绝缘性能，二次绕组对地能承受3 kV工频耐压。
2、额定电流比、准确级、额定输出见表1。
3、与继电器配套使用时，本型互感器的一次零序电流满足表2的要求：
表1
|
额定电流比(A) |
准确级 |
额定输出(VA) |
|
60-75/1 |
10P10 |
1 |
|
100/1 |
1.5 | |
|
150/1 |
2.5 | |
|
200/1 |
3.75 | |
|
300/1～600/1 |
5 | |
|
150-200/5 |
2.5 | |
|
300-400/5 |
5 | |
|
500/5 |
7.5 | |
|
600/5 |
10 |
表2
|
继电器型号 |
继电器线圈连接方 式 |
继电器刻度值 |
一次零序
电流(A) |
额定电流比
(A) |
|
DD-11/60 |
串联 |
15×1～30×1 |
2～5 |
60/1 |
|
并联 |
15×2～30×2 | |||
|
DD-1/60 |
串联 |
15×1～30×1 |
2～6 | |
|
并联 |
15×2～30×2 |
五、外形及安装尺寸
